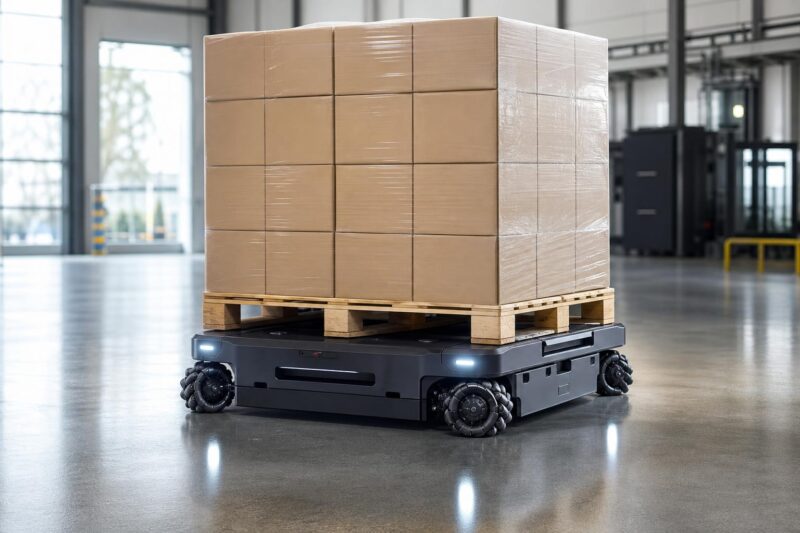

Autonome Lastaufnahme und omnidirektionale Feinpositionierung bei Melkus Paletten-AGVs

In der dynamischen Intralogistik gewinnen flexible Bodenstellplätze immer mehr an Bedeutung. Starre Übergabestationen werden zunehmend durch autonome Paletten-AGVs ersetzt, die dank einer Kombination aus geschützt verbauten Laserscannern und einem omnidirektionalen Drehschemelantrieb eine berührungslose Lastaufnahme ohne vorherige Programmierung ermöglichen. Diese Technologie reduziert teure Rangierzeiten, senkt den Verschleiß und steigert die Gesamtanlageneffektivität (OEE) erheblich.

Warum flexible Bodenstellplätze die Zukunft der Intralogistik bestimmen

• Starre Übergabestationen entfallen zugunsten flexibler Bodenstellplätze.
• Automatisierte Korrekturfahrten beim Paletteneinfädeln sparen wertvolle Rangierzeit.
• Reduzierter mechanischer Verschleiß dank berührungsloser Palettenaufnahme.
• Erhöhte OEE durch kontinuierliche, konfliktfreie Fahrzeugbewegungen.

Technische Grundlagen der omnidirektionalen Antriebsarchitektur

Rautenanordnung der Drehschemel

Die neueste Generation der Melkus-Modelle G130 3.0 und HLG 130 nutzt vier Drehschemel, die in einer rautenförmigen Anordnung unter der autarken Antriebseinheit positioniert sind. Jede Rad-Einheit wird über eine radindividuelle elektronische Differenzialsteuerung angesteuert, wodurch Quer- und Diagonalfahrten sowie ein Dreh-auf-der-Stelle-Manöver selbst unter Last möglich sind.

• Standard-Gabellänge: 1300 mm (für Europaletten, Hub 150 mm).
• Einfahr-/Gabelhöhe: 87 mm – optimiert für präzises Einfädeln in Standard-Bodentaschen.
• Vier Drehschemel in rautenförmiger Anordnung ermöglichen Kanten- und Palettenanfahrten ohne Kurvenausholen.
• Radindividuelle Differenzialsteuerung liefert sofortige Quer- und Diagonalbewegungen.

Mechanik hinter der Wendigkeit

Technisch basiert die Wendigkeit auf der rautenförmigen Anordnung der Drehschemel unter der autarken Antriebseinheit (Melkus Mechatronic, 2026). Jedes Rad wird über eine integrierte Steuerung separat angesteuert, was unmittelbare Quer- und Diagonalfahrten ermöglicht. Während herkömmliche fahrerlose Transportfahrzeuge bei schief stehenden Paletten aufwendig im Bogen rangieren müssen, korrigiert das omnidirektionale System die Einfahrachse direkt auf der Stelle. Dies schont nicht nur die mechanischen Komponenten und Reifen, sondern reduziert auch den Flächenbedarf in engen Bereitstellungszonen maßgeblich.

Sicherheitskonzept und Doppelfunktion der Laserscanner

• 360°-Personenabsicherung durch integrierte Laserscanner am Fahrzeugchassis (Rundum-Personenabsicherung, 360°).
• Erfüllung der normgerechten Personenschutzauflagen nach DIN EN ISO 3691-4.
• Dynamische Schutzfelder werden je nach Fahrtrichtung und Geschwindigkeit geschaltet.
• Simultane Erfassung von Rohdaten (Punktwolken) für SLAM-Navigation und Palettentaschen-Erkennung.
• Berührungslose Palettenaufnahme dank konturbasierter Laserscannerdaten.

Integration in übergeordnete Flottenmanagementsysteme via VDA 5050

• Standardisierte Flottenschnittstelle: VDA 5050 (seit 2022).
• Leitsystem gibt grobe Zielkorridore vor, die Fahrzeuge übernehmen den „last inch“ autonom.
• Dezentrale Fahrzeug-Bordsoftware sorgt für lokale Feinpositionierung ohne Konflikt mit dem Flotten-Leitsystem.
• Herstellerunabhängige Anbindung ermöglicht gemischte FTS-Flotten.

Praktische Vorteile im Betrieb

• Signifikante Reduktion der Rangierzeit durch Wegfall klassischer Mehrzug-Rangiermanöver.
• Geringerer Verschleiß an Reifen und Fahrwerkskomponenten.
• Erhöhte OEE dank fließender Korrekturfahrt im Anfahrprozess.
• Gesamttransportzeit verkürzt, weil die autonome Feinpositionierung in Sekundenschnelle erfolgt.
• Keine vorherige Programmierung von Stellplatzkoordinaten nötig – die Sensorik ermittelt die exakte Palettengeometrie in Echtzeit.

FAQ – Häufig gestellte Fragen

• Wie erkennt das Paletten-AGV die exakte Position schief stehender Paletten? Die integrierten 2D-/3D-Laserscanner tasten die Kontur und die Einfahrtaschen ab; die Bordsoftware berechnet in Echtzeit den relativen Versatzwinkel sowie die exakte Einfahrachse.
• Warum ist ein omnidirektionaler Drehschemelantrieb im Vorteil gegenüber klassischen Differentialantrieben? Drehschemel ermöglichen Quer- und Diagonalfahrten sowie das Drehen um die eigene Achse ohne Wendekreis, sodass seitlicher Versatz direkt korrigiert werden kann, ohne zurücksetzen zu müssen.
• Wie wird verhindert, dass die Feinpositionierung die Fahrzeiten im Gesamtsystem blockiert? Durch den Entfall klassischer Mehrzug-Rangiermanöver erfolgt die Korrektur fließend im Anfahrprozess, wodurch die Lastaufnahmezeit pro Stellplatz im Schnitt signifikant sinkt.

Grenzen und Risikofaktoren

• Beschädigte oder stark deformierte Ladungsträger können die konturbasierte Einfädelung an Grenzen stoßen; ergänzende 3D-Kameratechnik kann erforderlich sein.
• Bodenbeschaffenheit und Radschlupf: starke Ölfilme, Nässe oder extreme Bodenwellen können die hochpräzise Millimeter-Positionierung verlangsamen.

Gesamttransport deutlich verkürzen – Technische Vertiefung

Die Kombination aus rautenförmiger Drehschemelanordnung und radindividueller Differenzialsteuerung ermöglicht es den Melkus-AGVs, den „last inch“ ohne klassische Rangiermanöver zu bewältigen. Die Bordsoftware nutzt die von den Laserscannern gelieferten Punktwolken, um die exakte Palettenposition zu bestimmen und korrigiert die Fahrzeugausrichtung in Echtzeit. Durch diese flüssige, autonome Korrekturfahrt wird nicht nur die mechanische Belastung reduziert, sondern auch die gesamte Transportkette beschleunigt – ein entscheidender Wettbewerbsvorteil in hochdynamischen Intralogistik-Umgebungen.

Fazit

Melkus Mechatronic hat mit den Modellen G130 3.0 und HLG 130 eine Lösung geschaffen, die autonome Lastaufnahme, omnidirektionale Feinpositionierung und höchste Sicherheitsstandards in einem Fahrzeug vereint. Die rautenförmige Drehschemelanordnung, die radindividuelle Differenzialsteuerung und die doppelt genutzten Laserscanner ermöglichen berührungslose Palettenaufnahme, reduzieren Rangierzeiten und erhöhen die OEE. Durch die standardisierte VDA 5050-Schnittstelle lässt sich die lokale Autonomie nahtlos in übergeordnete Flottenmanagementsysteme einbinden. Trotz bestehender Grenzen bei beschädigter Ladung und schwieriger Bodenbeschaffenheit bietet das System einen klaren Mehrwert für Unternehmen, die ihre Intralogistik flexibel, sicher und hochperformant gestalten wollen.
